假日看着马路上浩浩荡荡的车流，便没有了出游的兴致。与其堵路上，不如家里藏。闲了去嘉立创薅个羊毛，涂鸦一个电子管·6J1推MOSFET管缓冲耳放升级版。
为啥是6J1，因为有一水桶，其实是6J1的低压特性好过6N11。
电子管加MOSFET管混合耳机放大器（hybrid headphone AMP)，几十年来出现过许多的版本，基本构架是电子管提供电压放大，MOSFET管做电压跟随器即提供电流放大，工作电压有12V,24V以及更高……由于电路简单，工作电压低，很受爱好者喜爱。

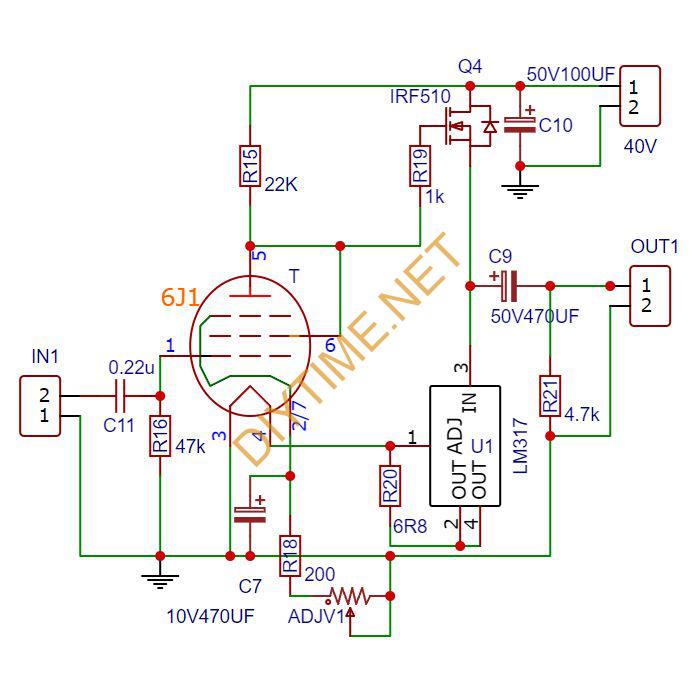

这是一个工作电压设计较高的电路，所以选择40伏的工作电压，主要是考虑合适的输出功率，在32欧到120欧阻抗范围内大致为500毫瓦，需要的工作电压大致是30伏左右，加上6J1的灯丝电压6.3伏以及317恒流源负载的压降即为40伏。6J1接成三极管状态构成一个单级反向共阴极放大，Q4场效应管构成一级跟随器。输入信号经6J1放大，经Q1缓冲输出至耳机负载。ADJV用来调节6J1屏极电位也即Q1跟随器输出电位，以获取最大的输出电压幅度也即最大的输出功率。三端可调稳压IC317接成恒流源，恒流电流值调节到6J1的灯丝电流值。6J1灯丝电流值为175MA,这个电流值刚好是Q1跟随器合理的静态工作电流值。恒流源在这里承上启下，即作为Q1跟随器的负载同时又提供6J1灯丝的恒流供电，这样设置极大地降低了灯丝供电电路的功率损耗（相比采用电阻降压方式），也无须再为6J1提供额外的灯丝电压，简化了电路。
跟随器Q4目前的最佳选择是VISHAY(威世)的IRFI510GPBF,VDSS=100V,ID=3.2A,极间电容对跟随器应用的综合影响最小，TO-220F封装，无需绝缘措施。可替代的型号是IRF510PBF,IRF610PBF,但需要绝缘措施。三端稳压IC选择LM317P,同样是TO-220F封装，无需绝缘措施。可替代型号是LM317T，LM317HVT,但同样需要绝缘措施。
电路很简洁，非常容易制作。不用PCB也可以很方便搭棚完成。在32-100欧耳机阻抗范围内，可以得到500MW左右的最大输出功率。
涂鸦个插件版PCB薅嘉立创的羊毛
所以是插件版是为了满足大家喜欢插件的需求，但其实我手搓贴片比插件快很多，还是要与时俱进才好。
但这个电路并不完美，因为单级电子管电压放大且工作在低电压状态，满输出功率输出时，失真度相对较大。这是因为其工作在低电压状态，线性区域小，又需要其承担最大电压幅度输出，之间存在无法调和的矛盾，另外，由于是无反馈放大，对电子管参数的一致性要求也高一些。
期待进阶版的到来~~~
