也是多年前旧作，是少有带了BUG的一个PCB,各位有闲估计能找出来。

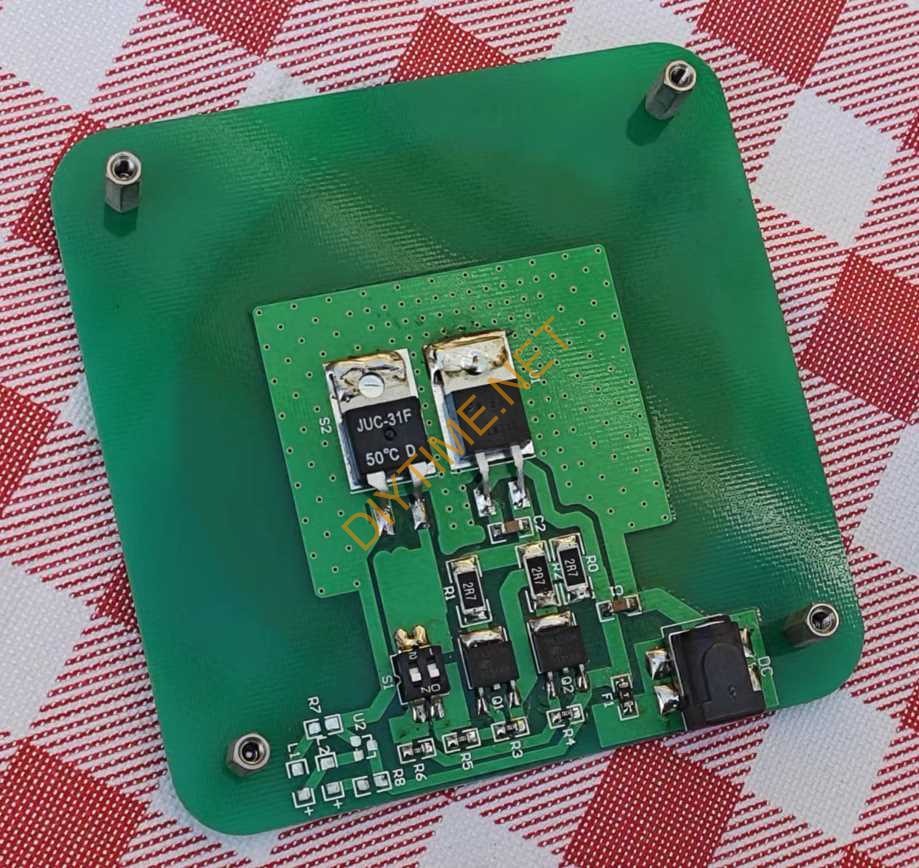

电路很简单，采用LM337构成一个可变电流恒流源。利用2位指拨开关SW对LM337恒流源取样电阻（图中三个2R7电阻）进行组合切换，达到改变加热功率的目的。所以采用了Q1,Q2电子开关，是为了降低通过指拨开关电流，延长其工作寿命。T为温度保护开关，当加热温度大于50时断开，保证加热垫的安全。PCB非元件面通过密集过孔和元件面加热器件(LM337)连接传导热量。
过往加热垫使用场景
暖大桔
种子催芽
热茶
。。。。。。
过往D作：USB加热垫
