过往D作:6F3(PCL86)电子管耳机放大器

过往的耳机放大器D作数量规格较多,从上世纪末至今,有些尚存库房,多数已被玩友带走,仅剩图片资料。

6F3(PCL86)单端变压器输出电子管耳机放大器。此作D于上世纪末,采用国产三极五级复合管6F3,和飞利浦PCL86相近。但灯丝电压不同,PCL86是14.5V,6F3是6.3V,管脚排列也不相同。

电路图有两种不同的结构,但都有不错的声音表现。

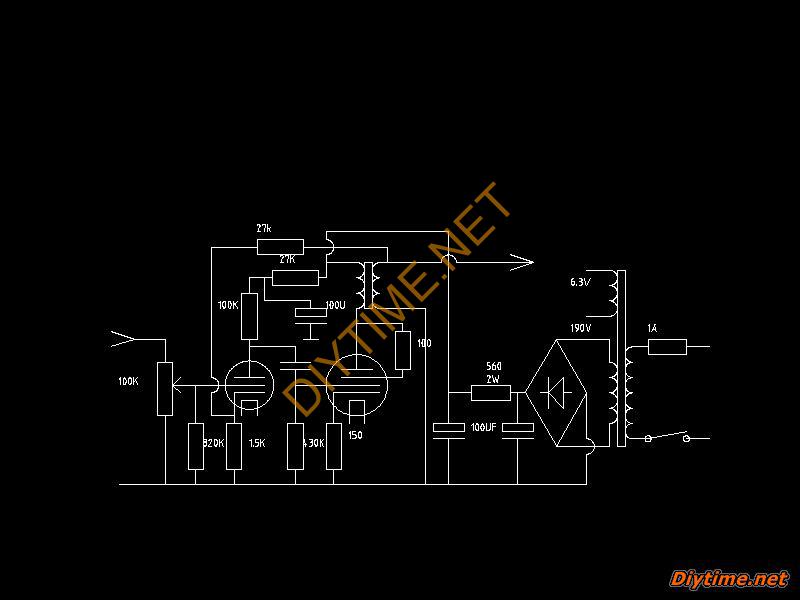

标准程式放大电路

由6F3的三极管部分组成一个标准的共阴放大器,五极功率管部分接成三极管状态,27K电阻和1.5K电阻构成电压串联负反馈。

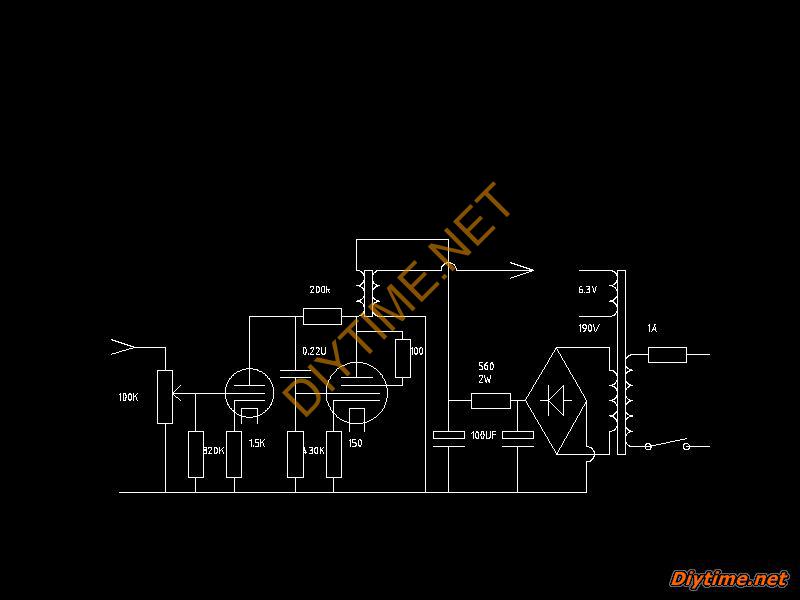

改变后的放大电路

改变后的放大电路也可以认为是一个简化了的标准版电路。最大的特点是200K电阻,它既是电压放大级的负载电阻,又是功率输出级的电压并联负反馈(P G反馈)电阻。这样即简化了电路又保证了放大器的性能。

机壳及制作

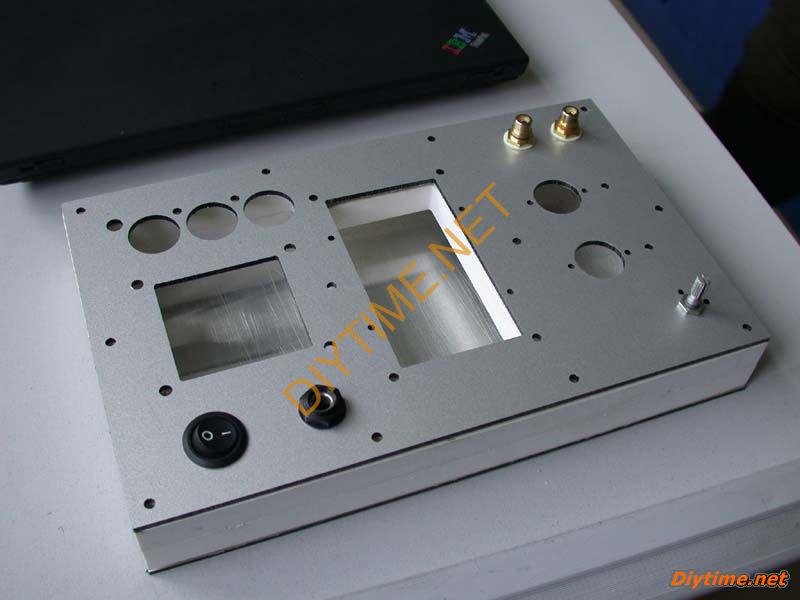

机箱采用了铝塑板及PVC材料组成的三文治结构,现在看来材料工艺都无法同日而语。但那个时候算是很前卫的了,当时刚刚出现电脑雕刻机,友人又恰好购入了本地第一台精雕电脑雕刻机,于是近水楼台先得月,就有了这个制作。

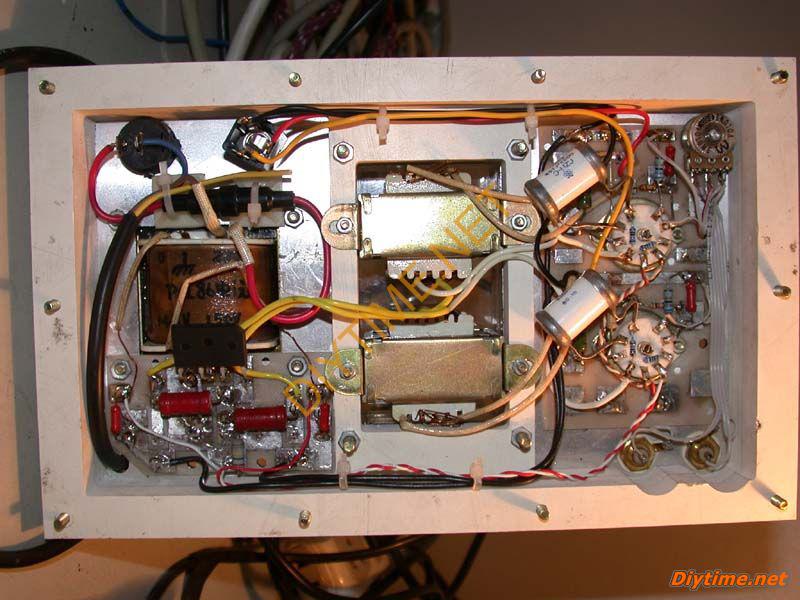

电源板和放大板也均采用了覆铜板电脑雕刻,先用AUTOCAD画出PCB走线图,再反转(就是留下需要刻除部分的图),然后转换成刀路文档,把PCB线路空隙部分铲除,就有了当时感觉很不错的PCB板。在当时专门PCB板生产工厂生产PCB,不光价格昂贵,时效上也起码要十天半个月。在当时即廉价又能即时出板(上文件到出板基本半小时),可是好好爽了一把,就是现在的嘉立创也不容易做到,呵呵。亚克力牛罩自然也是电脑雕刻机的成果。

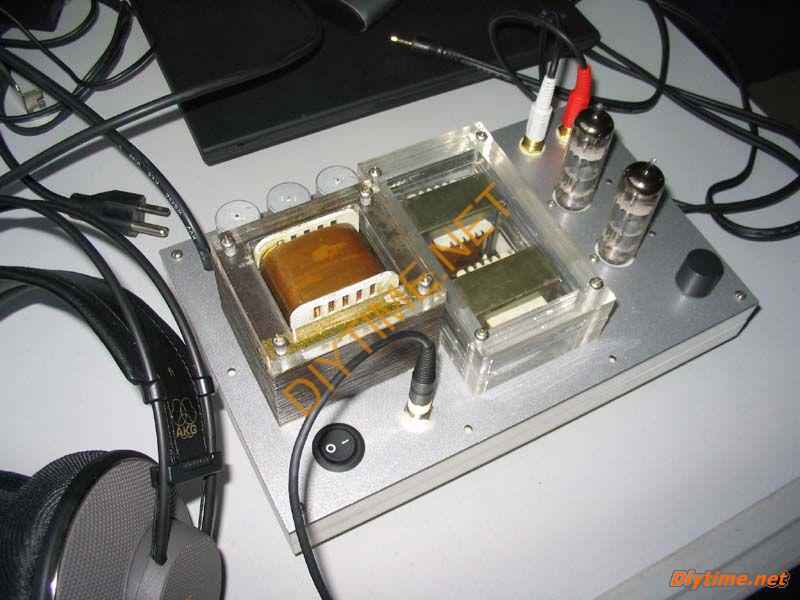

完成的样子,图中的耳机是AKG的K501,还保存至今。那台NB是IBM的X24,早已退休,耳放也已被玩家带走。
